防腐電桿的防腐過程

防腐電桿的防腐處理過程旨在通過化學(xué)或物理手段延長(zhǎng)電桿的使用壽命，防止因腐朽、蟲蛀、潮濕或化學(xué)腐蝕導(dǎo)致的損壞。以下是典型的防腐處理步驟（以木制電桿為例，其他材質(zhì)如混凝土或鋼桿的防腐流程略有不同）：

1. 材料預(yù)處理

選材與干燥

選用優(yōu)質(zhì)木材（如松木、杉木等），剔除有裂紋、結(jié)疤或腐朽的原料。

對(duì)木材進(jìn)行自然風(fēng)干或窯干處理，將含水率降至20%以下，確保防腐劑能有效滲透。

表面處理

去除樹皮、毛刺，打磨表面至光滑，減少防腐劑滲透阻力。

對(duì)木材端部進(jìn)行斜切或密封處理，防止水分從端面侵入。

2. 防腐劑選擇

常用防腐劑類型：

油類防腐劑：如煤焦油（Creosote）、木餾油，耐候性強(qiáng)，適用于戶外電桿，但可能污染環(huán)境。

水溶性防腐劑：

CCA（銅鉻砷）：高效防蟲防腐，但含重金屬，需謹(jǐn)慎處理。

ACQ（烷基銅銨）：環(huán)保型防腐劑，無砷成分，適用于敏感環(huán)境。

新型環(huán)保劑：如微納米銅基防腐劑、植物提取物防腐劑（如松脂提取物）。

3. 防腐處理工藝

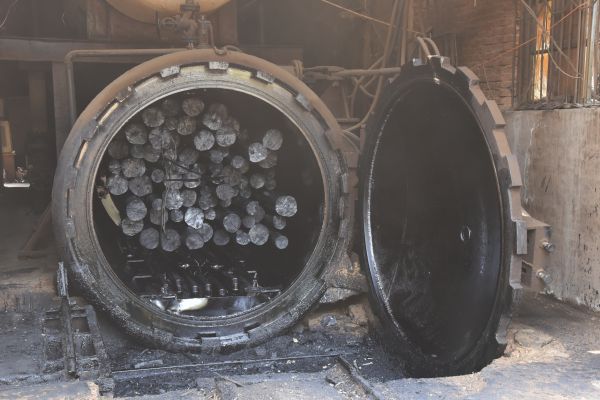

(1) 高壓浸漬法（常用工藝）

抽真空：將木材放入壓力罐中，抽真空排出內(nèi)部空氣和水分。

注入防腐劑：在高壓（0.5~1.5 MPa）下將防腐劑注入木材細(xì)胞，保持壓力1~4小時(shí)。

回收防腐劑：釋放壓力，回收多余防腐劑，減少浪費(fèi)。

固化：處理后靜置1~2周，使防腐劑充分固著在木材內(nèi)部。

(2) 常壓處理法

浸泡法：將木材浸入防腐劑池中數(shù)天至數(shù)周，適合小型電桿或低滲透性木材。

涂刷/噴涂法：表面涂刷或噴涂防腐劑，需多次處理以增強(qiáng)滲透，適合局部修補(bǔ)。

4. 后處理與防護(hù)

表面封閉：對(duì)處理后的電桿涂刷防水漆或環(huán)氧樹脂，形成保護(hù)膜，防止防腐劑流失。

防裂處理：在電桿端部加裝金屬箍或包裹玻璃纖維帶，減少開裂風(fēng)險(xiǎn)。

金屬件防護(hù)：對(duì)電桿上的螺栓、支架等金屬部件進(jìn)行熱鍍鋅或涂覆防銹漆。

5. 質(zhì)量檢測(cè)

滲透深度檢測(cè)：通過鉆孔取樣或染色法，確保防腐劑滲透深度達(dá)到標(biāo)準(zhǔn)（通常要求≥90%的邊材滲透）。

防腐劑保留量：測(cè)量單位體積木材中的防腐劑含量（如煤焦油需達(dá)128~160 kg/m³）。

耐候性測(cè)試：模擬鹽霧、紫外線、潮濕環(huán)境，評(píng)估防腐性能。

6. 特殊環(huán)境下的強(qiáng)化防腐

鹽堿地區(qū)：采用雙重防腐（如高壓浸漬+表面環(huán)氧涂層），或使用耐鹽堿的復(fù)合材料電桿。

高濕度地區(qū)：增加防腐劑濃度，并在電桿底部加設(shè)混凝土基座防止積水。

蟲害嚴(yán)重區(qū)：在防腐劑中添加殺蟲成分（如硼酸鹽）。

7. 環(huán)保與安全要求

廢棄防腐劑處理：嚴(yán)禁直接排放，需通過蒸發(fā)、化學(xué)中和或焚燒合規(guī)處理。

人員防護(hù)：操作時(shí)穿戴防護(hù)服、口罩和手套，避免接觸有毒防腐劑（如CCA、煤焦油）。

替代材料推廣：逐步采用玻璃鋼（FRP）、混凝土或鋼-木復(fù)合電桿，減少對(duì)傳統(tǒng)防腐劑的依賴。

8. 維護(hù)與定期檢查

每1~2年檢查電桿表面防腐層是否脫落或開裂，及時(shí)補(bǔ)涂防腐劑。

清除電桿周圍雜草、積水，防止局部潮濕加速腐朽。

通過科學(xué)的防腐處理，木制電桿的使用壽命可從未處理的5~10年延長(zhǎng)至30~50年，具體效果取決于工藝質(zhì)量與環(huán)境條件。現(xiàn)代技術(shù)正朝著高效、環(huán)保、低成本的方向發(fā)展，例如納米防腐涂層和智能監(jiān)測(cè)系統(tǒng)的應(yīng)用。
