電力通訊防腐木桿的耐腐性能詳解

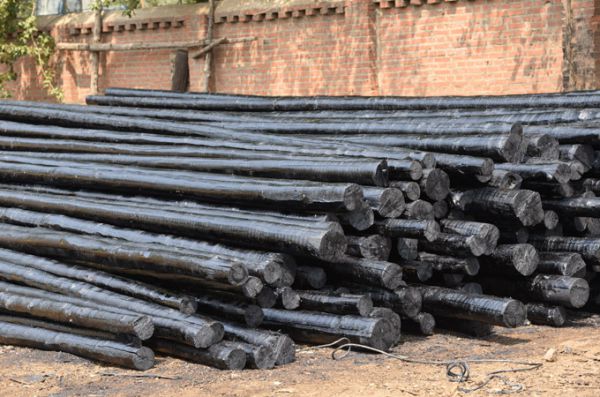

防腐木桿在電力與通訊領域廣泛應用，其耐腐性能直接影響使用壽命和安全性。以下從防腐技術、性能表現(xiàn)、環(huán)境適應性和維護要點等方面進行全面解析。

一、防腐處理技術

化學防腐劑處理

CCA（鉻化砷酸銅）：傳統(tǒng)高效防腐劑，含銅、鉻、砷，防真菌、昆蟲，但砷具毒性，逐漸被替代。

ACQ（氨溶季銨銅）：環(huán)保型防腐劑，無砷，通過銅和季銨鹽抑制微生物，適用于潮濕環(huán)境。

CA（銅唑）：低毒性，防霉防蟲，抗流失性強，適合長期戶外使用。

新型環(huán)保防腐劑：如硼酸鹽，無毒且抗白蟻，但需配合防水處理。

木材選擇與預處理

樹種：松木、杉木等軟木因多孔易滲透，常作為基材；硬木如橡木防腐性更優(yōu)但成本高。

加工工藝：高壓浸漬法使防腐劑深度滲透（達10-30mm）；真空處理增強附著力。

表面涂層防護

防水涂料：減少水分滲透，延緩腐朽。

紫外線防護層：降低日光老化，延長表層壽命。

二、耐腐性能核心優(yōu)勢

抗生物侵蝕

防腐劑破壞真菌酶系統(tǒng)，抑制木質(zhì)素分解，防白蟻蛀蝕率可達95%以上。

實驗表明，經(jīng)ACQ處理的木桿在潮濕土壤中壽命可達25-40年，遠超未處理木材（3-5年）。

環(huán)境適應性

濕度：防腐劑降低木材含水率（通常<20%），抑制腐菌繁殖。

溫度：-30℃至50℃環(huán)境下性能穩(wěn)定，極端溫差下防腐劑流失率低于5%。

鹽霧環(huán)境：特殊處理（如雙重防腐）可抵抗沿海地區(qū)鹽分腐蝕。

機械強度保留

防腐處理對木材抗彎強度影響小于10%，長期使用后仍能承受電力設備荷載。

三、影響耐腐性的關鍵因素

處理質(zhì)量

防腐劑滲透深度（需達ASTM D1413標準）和載藥量（如ACQ需≥4.0kg/m³）。

不均勻處理易導致局部腐朽，降低整體壽命。

安裝與使用環(huán)境

土壤接觸部分：需額外防腐或混凝土基座隔離，避免直接埋地導致的加速腐蝕。

通風條件：良好通風減少積水，延長桿體壽命。

維護措施

定期檢查（建議每3-5年一次），重點排查裂縫、蟲孔。

局部破損可涂刷防腐膏或環(huán)氧樹脂修補，嚴重時需更換桿段。

四、使用壽命與維護建議

預期壽命：

CCA處理：30-50年（干燥環(huán)境） vs. 20-30年（高濕環(huán)境）。

ACQ處理：25-40年，環(huán)保性更優(yōu)。

維護周期：

每5年檢查防腐層完整性，潮濕地區(qū)縮短至2-3年。

表面涂層每8-10年重涂，防止紫外線降解。

五、應用建議

高腐蝕區(qū)域（沿海、工業(yè)區(qū)）：選擇CA或雙重防腐處理，配合環(huán)氧涂層。

白蟻活躍地區(qū)：優(yōu)先選用硼酸鹽或ACQ防腐劑。

經(jīng)濟型方案：松木+ACQ處理，平衡成本與耐久性。

總結

防腐木桿通過科學處理與定期維護，可在多種環(huán)境中實現(xiàn)數(shù)十年穩(wěn)定服務。選擇時需綜合環(huán)境條件、成本及環(huán)保要求，并遵循行業(yè)標準（如AWPA、EN 350），以確保電力通訊設施的安全與持久。
